气动阀门的安装与调试步骤
(1）气动阀在安装使用之前，必须对阀门进行安装前的检查和开关运行试验。只有在运行动作正常的条件下，才能安装使用。
（2）气动阀的安装要尽可能使阀门与管路法兰同心，并加支撑固定。不能使球阀受其它外力作用，以免损坏阀门的中密封及阀门变形。造成阀门开关不灵及阀门的损坏而无法使用。
（3）要保证气球阀及气动元件所提供的动力气源必须是洁净，尽可能不带油污及水。清洁度应小于0.4微米。
（4）接入气源之前，必须清洁供气管路，气源接口和开关等器件，以防由于管路不清洁带上污物和泥沙冲入气动执行单元而造成故障。
（5）气动执行器、电磁阀、定位器、过滤器、减压阀等的连接，可用铜管或尼龙管，为以防防尘及减小噪声，排气口应安装消声器或消声节流阀
（6）安装好以后，对气动阀门应进行试验，给气动执行器加压至额定值，压力为0.4～0.7mpa，对气动球阀进行开关试验，观察阀门的开闭情况。应转动灵活无卡阻现象。在开关如有卡阻现象可增高气压，反复开关使阀门调到开关灵活即可。
（7）安装调试开关型气动阀时，先用手动装置进行（电磁阀上的手动按钮）调试、动作正常后在通电调试。
（8）气动阀应定期进行维护保养阀杆转动处，应三个月加油（机油）一次。定期对气动执行单元和配合使用的空气过滤器进行放水、排污。正常的情况下六个月检查一次，每年检修一次。
v型球阀的优缺点
结构简单：相较于双作用气动球阀，单作用气动球阀的结构更为简单，因为它不需要双向气源来控制阀门的开启和关闭。节能：由于只需在阀门动作时提供气源，而在保持位置时无需消耗气源，因此单作用气动球阀在节能方面表现更优。
气动v型球阀是气动的，有别于电动、液动、手动阀门；气动v型球阀是一种球阀，属于角行程阀有别于直行程阀，同时阀芯为球形，有别于角行程阀中的柱塞阀、蝶阀等的阀芯结构；气动v型球阀的阀芯开口形状是V形的，使得阀的开度与通过流量之间的关系可以被设计，而其它类型的球阀不具有这一特征。
工作原理不同：气动调节阀是利用气动执行机构驱动阀瓣，通过调节阀门的开度来控制介质的流量，从而实现对流量的调节；蝶阀通过转动阀体来改变通道的大小，实现对介质流量的调节；V型球阀则是通过旋转球体，使介质流体随着阀门的开启程度产生剪切和摩擦，从而实现对流量的控制。
V型球阀的驱动方式有手柄式、蜗轮传动、气动、电动、液动、电液联动等，可根据实际需求选择合适的驱动方式。多种连接方式：V型球阀的连接方式有法兰连接和对夹连接两种方式，对于全球形阀芯、双阀座密封结构的还有螺纹连接和承插焊、对焊等连接方式。
气动V型球阀的结构分类：一、浮动气动V型球阀 不锈钢气动球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
相关扩展资料

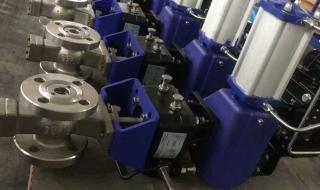

气动v型球阀说明
V型通道设计：V型球阀的阀体内部设计有V型通道，球体表面也对应有V型槽。这种独特的设计使得球体在旋转时能够更有效地控制流体的流通。V型通道的形状有助于在调节流体流量时实现更平滑的过渡，减少流体阻力和压力损失。2. 球体旋转 关闭状态：当V型球阀处于关闭状态时，球体旋转至V型通道被封闭的位置。
微型气动球阀
气动v型阀和气动o型阀
O型球阀采用浮动式结构，球芯为精密铸件，外表镀硬铬处理，阀座采用增强聚四氟乙烯材料，流道口与管道口径相同，流通 能力极大，流阻极小，关闭时无泄漏，一般做开关阀使用，特别适用于高粘度、含纤维、颗粒状介质；V型球阀采用固定式结构，球芯上开有V型切口，可实现比例 调节，流量特性为近似等百分比。
y型气动阀
2）直流式气动截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规气动截止阀要小，因而通过阀门的压力损失也相应的小了。3）柱塞式气动截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。
气动球阀门型号大全
防爆球阀是要求球阀上配的电气元件要达到防爆标准，是电动球阀和气动球阀，使用在要求防爆的场合，如化工行业易燃易爆的地方。普通球阀用在普通场合，以手动球阀为主，还有不需要防爆的电动球阀，气动蝶阀。球阀本身有分别，球阀种类多了。硬密封，软密封，浮动球，固定球。不锈钢球阀，铸钢球阀，V型球。
气动v型调节阀价格
气动调节阀的结构主要由V型阀体、气动执行机构、定位器及其他附件组成，其工作原理是以压缩空气为动力源，通过电气阀门定位器、转换器、电磁阀等附件接收控制信号，驱动阀门实现开关量或比例式调节。具体说明如下：结构： V型阀体：具有额定流量系数大、可调比大、密封效果好等特点，适用于各种调节场合。
